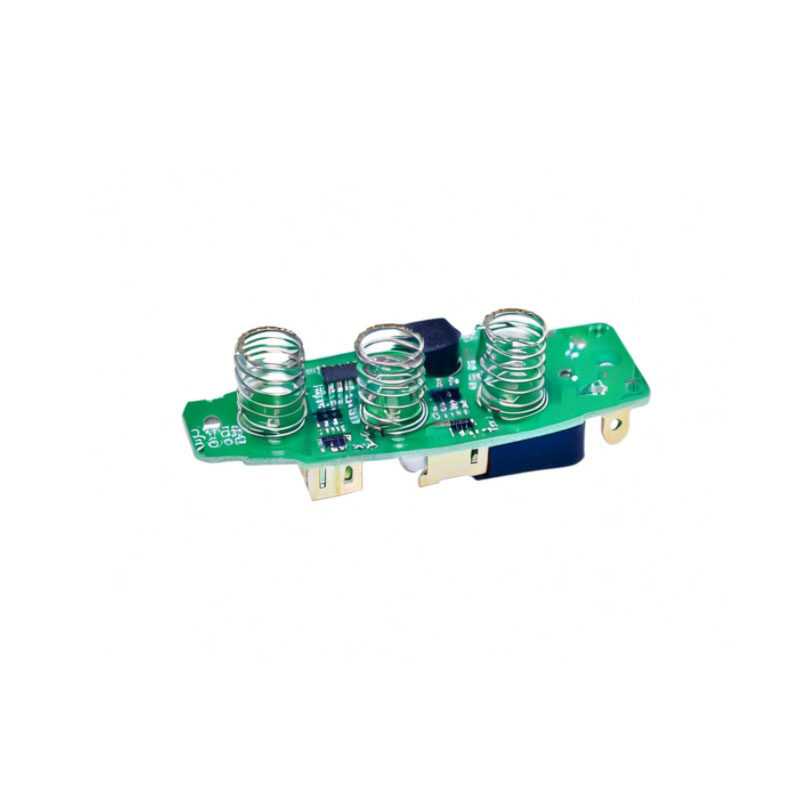

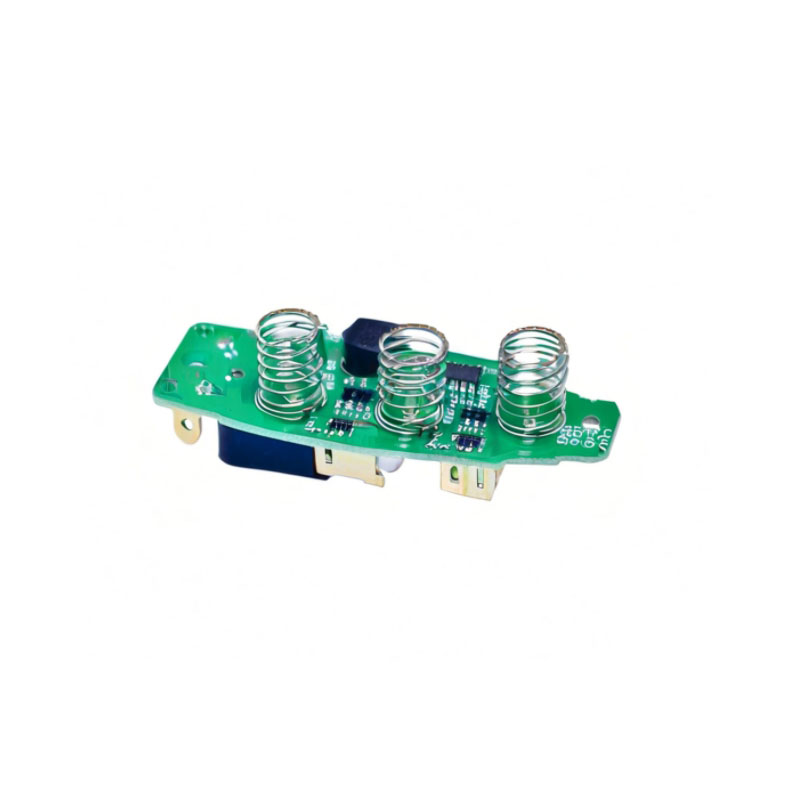

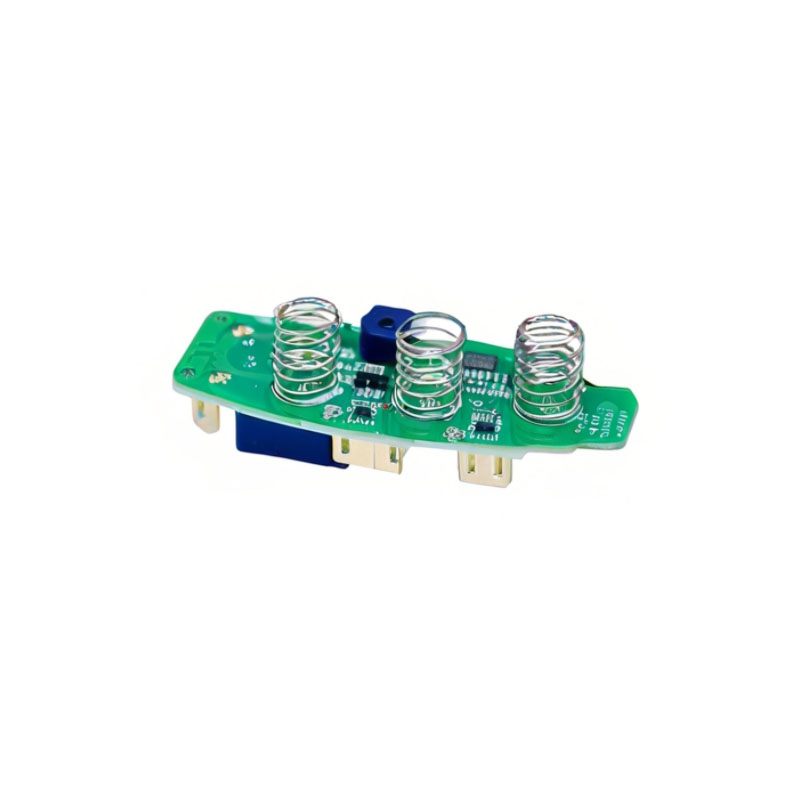

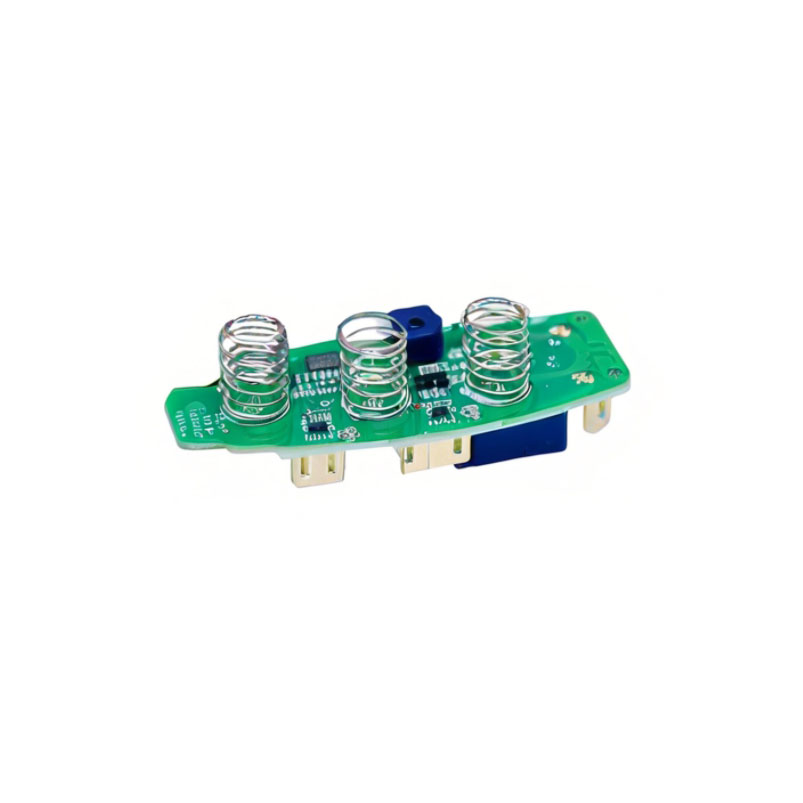

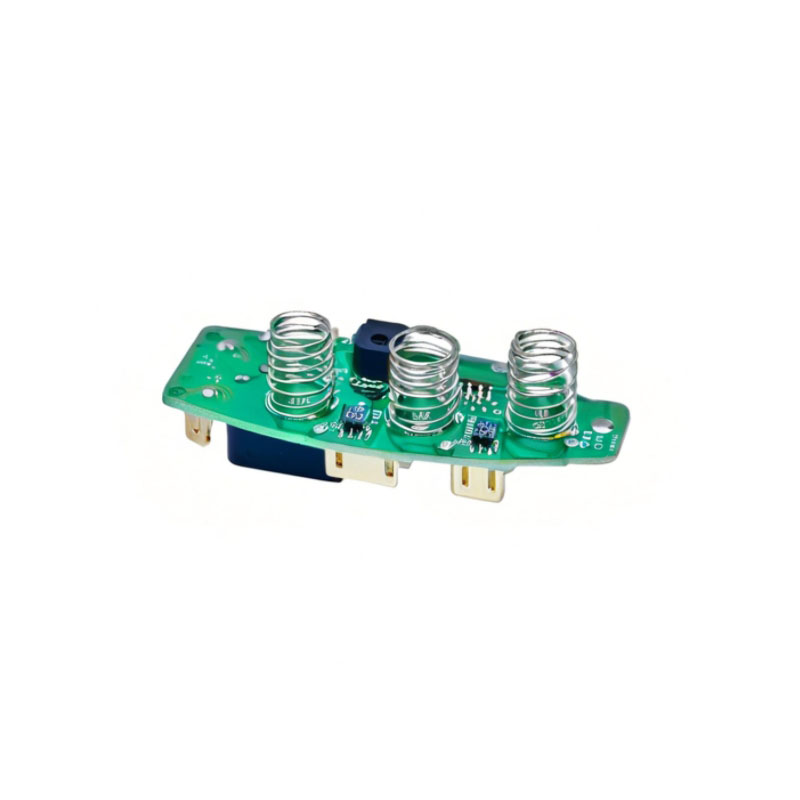

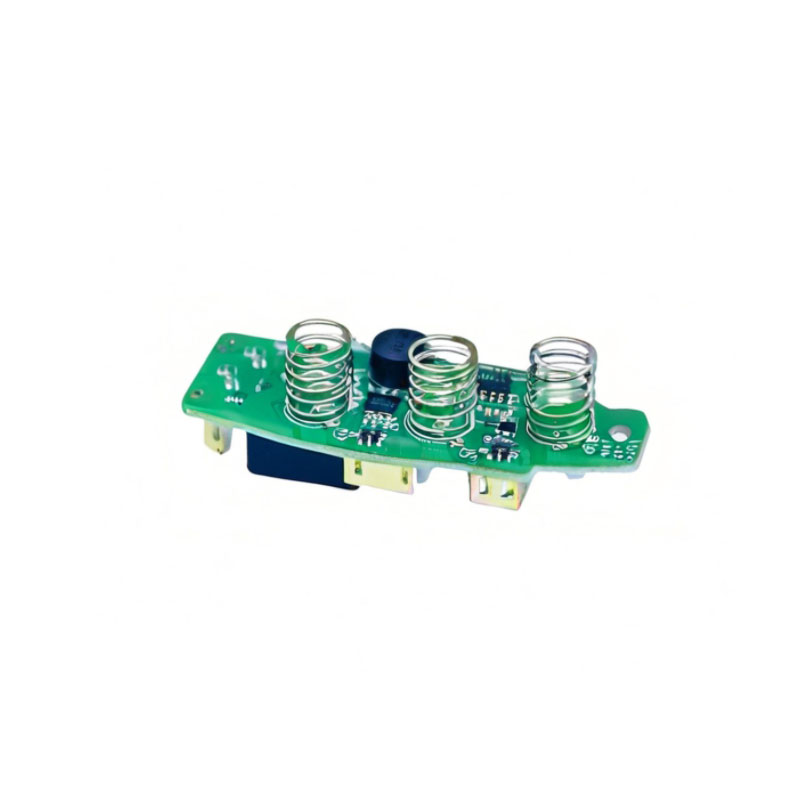

pcb and PCBA one stop services manufacturer in China electronic design board clone function test for printed circuit board

मूल्य और मात्रा

• न्यूनतम आदेश मात्रा 1
• मूल्य या मूल्य सीमा आईएनआर

उत्पाद की विशेषताएं

• वोल्टेज एंड्योरेंस up to 3000V
• छेद का आकार Min. 0.2mm
• इन्सुलेशन प्रतिरोध >10^12
• तांबे की मोटाई 1oz - 3oz (customizable)
• प्रॉडक्ट टाइप PCB & PCBA One Stop सेवाएं
• इलेक्ट्रिकल घटक Passive and active (ICs, capacitors, resistors, connectors, etc.)
• पैनल का आकार Standard and custom sizes
• बोर्ड की मोटाई 0.8mm - 3.2mm
• ज्वाला प्रतिरोध स्तर UL94 V-0
• न्यूनतम। लाइन स्पेसिंग 0.1mm (4 mils)
• न्यूनतम। लाइन की चौड़ाई 0.1mm (4 mils)
• प्रतिबाधा +/- 10% (controlled impedance)
• सेंसर स्विच Supported (customizable integration)

• Export Markets Worldwide (Europe, USA, Asia Pacific, etc.)
• Assembly Type SMT, Through-hole, Mixed
• Component Sourcing Domestic and imported components sourcing
• Packing Vacuum, ESD, Customized packaging
• PCB Design Support Schematic design, PCB layout, BOM service
• Production Capacity Up to 30,000 m2/month
• Board Clone Service Yes, PCB board cloning and reverse engineering available
• Lead Time 3-15 working days (depending on order and complexity)
• Engineering File Support Gerber, BOM, Pick & Place, Test files
• MOQ 1 piece (prototype accepted)
• Function Test In-circuit test (ICT), Functional test (FCT), Burn-in test
